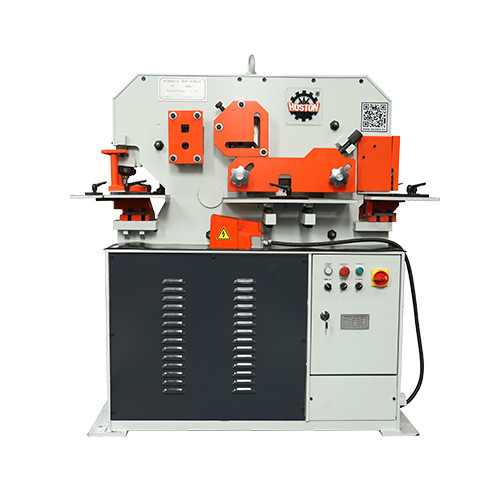

Multi Purpose Ironworker Machine HIW-45
Menggunakan transmisi hidraulik, ini adalah terbaru multi-fungsi gabungan mesin tusuk dan mencukur di Cina. baja lempeng, baja persegi, baja bulat, baja sudut,
baja saluran dan baja balok dapat digunakan untuk memotong, menyetuk dan die-sharing, dan dilengkapi dengan perangkat blok memotong.
|
Model
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| Kapasitas Pengolahan (KN) |
600 |
900 |
1200 |
1600 |
| Kekuatan tarik material ((Mpa) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| Ram Stroke ((mm) |
80 |
80 |
80 |
80 |
| Jumlah Stroke ((waktu/menit) ((mm) |
8-22 |
8-22 |
8-22 |
8-22 |
| kedalaman tenggorokan ((mm) |
300 |
355 |
400 |
600 |
| Sudut pemotongan |
7° |
8° |
8° |
8° |
| Pemangkasan Rentang |
Kapasitas Pemotong
(kekandelan*lebar) ((mm)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16×600 |
20×600 |
| Pengelupasan profil baja |
Bar persegi ((mm) |
40 |
45 |
50 |
55 |
| Bar bulat ((mm) |
45 |
50 |
60 |
65 |
| C-kanal ((mm) |
126 |
160 |
200 |
280 |
| I-beam ((mm) |
126 |
160 |
200 |
280 |
| Pengelupasan Sudut |
90° Pengelupasan ((mm) |
120×10 |
140×12 |
160×14 |
180×16 |
| 90° Pengelupasan ((mm) |
70×8 |
70×10 |
80×7 |
80×10 |
| Pengeboran Lubang |
Max, memukul Capaciy.
(diameter*ketebalan)
|
25×16 |
30×20 |
35×25 |
38×30 |
| Motor |
4 |
5.5 |
7.5 |
11 |
| Dimensi ((mm) |
1650×800×1780 |
1950×900×1930 |
2350 × 980 × 2100 |
2680 × 1060 × 2380 |
Seri standar:
Hanya satu operator yang bisa bekerja pada mesin ini.
Dengan satu set unit standar, termasuk satu pompa, satu motor dan satu katup.
Klem tangan
Tanpa sistem pendingin suhu
Seri S:
Hanya satu operator yang bisa bekerja pada mesin ini.
Dengan satu set unit standar, termasuk satu pompa, satu motor dan satu katup.
Klem tangan
Sistem penjepit otomatis di stasiun pemotong sudut dan lempeng
Sistem pendingin suhu
Seri D:
Pekerja besi ganda yang berarti dua operator dapat bekerja pada mesin pada saat yang sama
Dengan dua set unit hidrolik, termasuk dua pompa, dua motor dan dua katup.
Sistem penjepit otomatis di stasiun pemotong sudut dan lempeng
Sistem pendingin suhu
Fungsi standar:
Penonjolan; Sudut, Penonjolan saluran C; Penonjolan balok H
Penggunting sudut; Penggunting batang bulat; Penggunting batang persegi; Penggunting batang datar; Penggunting Miter sudut
Penggoresan;
Fungsi opsional:
Pipe Notching
Pengeboran Pipa
Tekan rem
Pengelompokan Sudut
Radius Sudut
Menyelesaikan sudut
Bilateral Pembentukan
Tidak ada apa-apa
Penyambungan saluran C
I-Beam Shear
Pengelupasan Saluran
 |
|
Stasiun Pencetakan
- Berbagai jenis pukulan dan mati tersedia untuk berbagai kebutuhan pukulan.
- Cepat ganti sistem nut penahan untuk cepat punch alat perubahan.
- Stripper dirancang dengan cermat untuk visibilitas, keamanan dan kemudahan penggunaan.
- Sebuah meja besar 2 bagian dengan timbangan dan stop pengukuran adalah standar pada semua model.
- Stripper dengan pelat yang dapat dipertukarkan dari berbagai bukaan untuk meminimalkan deformasi adalah standar pada semua model
|
|
Stasiun pemotong batang datar
- Blade bagian atas yang diproses khusus untuk memberikan pemotongan bersih dengan distorsi minimal.
- Bilah bawah memiliki empat ujung pemotong yang dapat digunakan.
- Variable degree miter-cutting pada flange sudut.
- Mudah disesuaikan memegang-bawah.
- Meja pendukung dengan panduan untuk posisi yang akurat.
|
|
|
Stasiun Penggunting Sudut
- Pemotongan tunggal tanpa kehilangan material dan deformasi minimal.
- 45° miter-cut mudah dan bersih.
- Pisau stasioner dengan empat ujung pemotong yang dapat digunakan.
- Radius sudut yang dapat dipilih pada bilah bergerak untuk hasil yang optimal pada sudut kecil atau besar
|
|
Stasiun Penggunting Bar
- Satu pegangan untuk berbagai ukuran square bar shearing dan round bar shearing.
- Opsional saluran dan alat pemotong bar bagian tersedia untuk sebagian besar model.
|
|
|
Stasiun Notching
- Ideal untuk notching bar datar dan sudut.
- Papan pengaman yang terkunci secara listrik untuk keamanan dan visibilitas maksimum.
- Tabel pengukuran disertakan dengan pemberhentian untuk posisi yang tepat.
|
