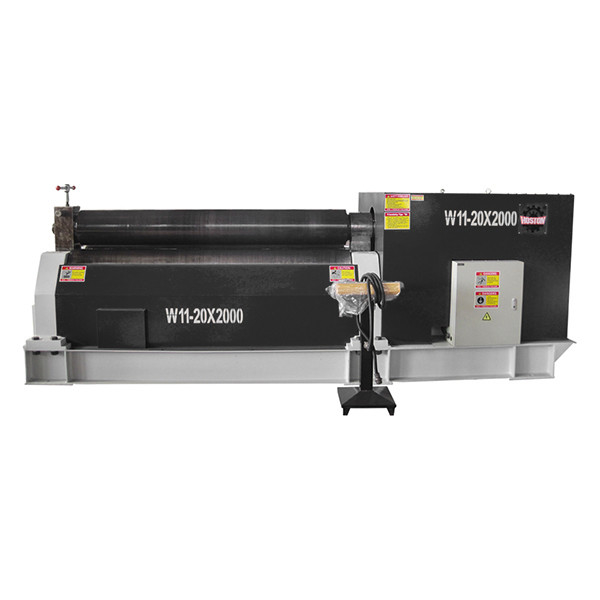

W11 Mesin Rolling Plat Simetris Mekanis 3-Roller W11-20×2000

1. Rol bagian bawah didorong oleh motor utama melalui pengurangan utama. poros output pengurangan utama ditransmisikan ke dua rol bagian bawah melalui sekelompok roda gigi.Arahan penggerak roller diputar oleh motor utama.
2. Gerakan elevasi roller atas direalisasikan oleh motor bantu melalui pengurang bantu,yang mendorong cacing dan roda cacing di bawah bantalan rol kiri dan kanan untuk bergerak secara otomatis, membuat kacang kawat baja yang dipasang pada roda cacing berputar, dan diselesaikan dengan gerakan ke atas dan ke bawah sekrup bantalan bola sesuai.
3. Perangkat lepaskan digunakan setelah silinder bulat selesai. sebelum meninggalkan kursi bantalan kiri, mengangkat roller atas ke ketinggian standar,dan membuat roller atas berhenti dengan batang tarik keseimbangan di bagian bawah roller atasKemudian tarik keluar poros pin pada kursi bantalan miring, membalikkan kursi bantalan miring, maka produk bergulir dapat muncul dari satu ujung roller atas.
4. Komponen utama adalah: tiga 45 rol baja tempa, HRC3545, rangka pendukung dilas, proses setelah dilas, palet bawah adalah bagian yang dilas.Sekrup bantalan bola dan peralatan cacing adalah 45 bagian baja tempa.
5. Bagian listrik diadopsi peralatan terkenal, kinerja yang stabil, tahan lama, aman dan dapat diandalkan, beroperasi dengan nyaman.

W11 3-roller Mechanical Symmetrical Plate Rolling Machine Mesin pengguling plat simetris

Prinsip Kerja

Gaya Struktur

Gaya struktur mesin adalah 3 roller simetris. roller atas melakukan gerakan elevasi di posisi tengah dari dua roll tombol.Dua roll tombol adalah roll drive utama. Mereka berputar oleh meshing antara gigi output dari kotak gigi dan roller tombol dan memasok torsi untuk lentur plat.
